板鏈式輸送機介紹

  我公司生產的板鏈式輸送機是以閉合的、循環運行的鏈條為牽引構件，用對接的或搭接的平形板、波浪板以及槽型或箱型等構件作為承載構件的重型輸送設備，板鏈式輸送機結構輕巧，輸送能力大，運行平穩，維修方便，噪音低，輸送速度可以調節以滿足各種工藝要求。

  板鏈式輸送機可水平安裝，也可傾斜安裝，大傾角20°板鏈式給料機具有適應性強、可調節輸送能力和連續均勻輸送各種物料的功能。 能輸送顆粒粒度在5mm以下的細物料，也能輸送1m以上的大塊物料，由于整體金屬結構上的優勢，能輸送 600-700度以下的高溫物料，具有適應性強、可調節輸送能力和連續均勻輸送各種物料的功能。廣泛應用于冶金、煤炭、化工、電力、機械制造、汽車等行業。

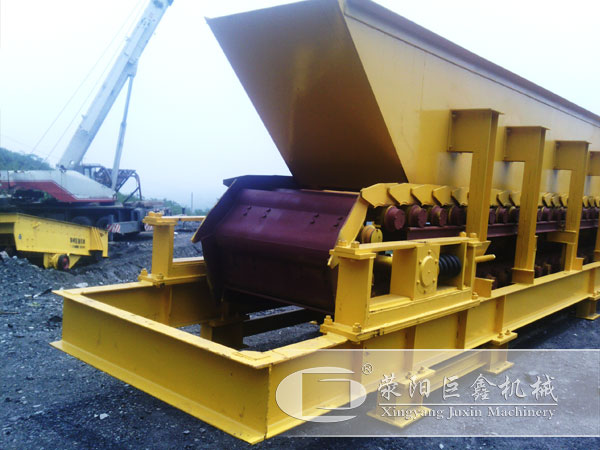

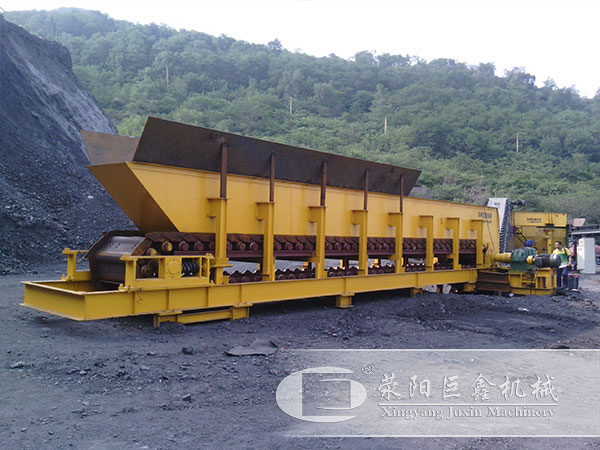

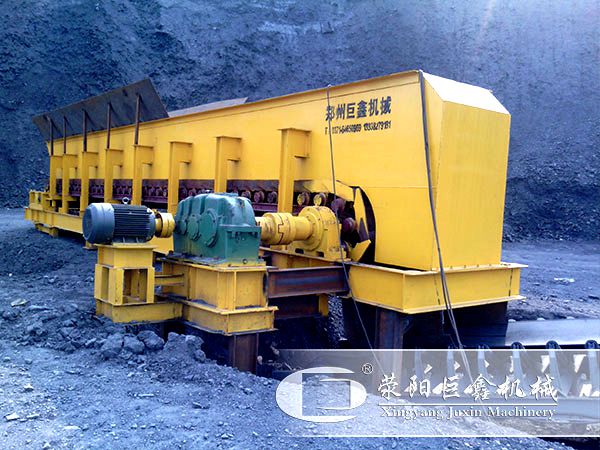

板鏈式輸送機設備展示

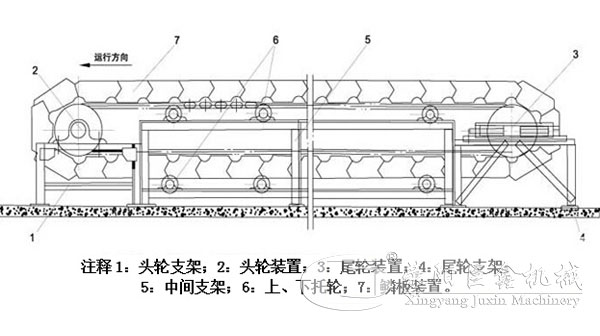

板鏈式輸送機工作原理

  板鏈輸送機采用節距為228.6mm（9吋）的高強度推土機模鍛鏈條為牽引件，兩根鏈條繞過安裝在機體頭部的一對驅動鏈輪和機體尾部的一對張緊輪聯成封閉形回路，在兩排鏈條的每個鏈節上裝配了相互交迭的、重型結構的輸送槽而成為一個連續的能夠運載物料的輸送線路。其自重和物料的重量由安裝在機體上的多排支重輪、鏈托輪和滑道梁支承。交流變頻調速電動，經過聯軸器和減速機驅動鏈輪軸旋轉，通過鏈輪和鏈條嚙合，拖動鏈板做連續直線運動。鏈板由安裝在機架上的支承輪和托鏈輪支撐，并通過調整拉緊裝置使其鏈條和鏈輪正確嚙合，將尾部料倉卸入的物料沿輸送線路運至機體的前方排出，實現向下方的工作機械連續均勻喂料的目的。

板鏈式輸送機性能特點

  1、適用范圍廣。除粘性的物料以外，一般的固體散狀物料和成件物品均可輸送。

  2、輸送能力大。特別是板鏈式輸送機的輸送能力可高達1000t/h.

  3、牽引構件強度高，可以較長距離輸送。巨鑫板鏈式輸送機的輸送長度已達到200m以上。

  4、輸送線路布置靈活。與帶式輸送機相比，板鏈式輸送機可以較大的化解和較小的彎曲半徑輸送物料，因此有較大的靈活性。其傾角可達30度~35度，彎曲半徑通常為5~8m.

  5、在輸送過程中，同時可進行分類、清洗、干燥、冷卻或裝配等各種工藝作業。

  6、所采用的鏈條及附件均由專業廠生產，質量得以保證，不但運行平穩可靠，同時可保證一定的使用壽命。

板鏈式輸送機技術參數

規格型號 Model	槽板寬度 Width of trough plate(mm)	入料 Max feeding size (mm)	布置傾角 Inclination(°)	輸送量 Capacity (t/h)	電機功率Power (Kw)
BS1000	1000	450	0-25	35-160	11-15
BS1200	1200	500		50-200	11-18.5
BS1250	1250	550		80-250	11-30
BS1500	1500	700		150-400	15-45
BS1800	1800	900		200-675	37-55
BS2200	2200	1000		330-900	37-55
BS2400	2400	1200		400-1100	75

規格型號 Model	輸送量 Capacity (t/h)	電機功率Power (Kw)
BS1000	35-160	11-15
BS1200	50-200	11-18.5
BS1250	80-250	11-30
BS1500	150-400	15-45
BS1800	200-675	37-55
BS2200	330-900	37-55
BS2400	400-1100	75
