袋式除塵器

清灰能力強，除塵效率高，排放濃度低；占地面積少，運行穩定可靠，經濟效益好。

排放濃度：可達10mg/Nm3

濾袋數量：32-112

應用領域：現代化環保制砂生產線、破碎生產線、冶金、化工、煤炭、非金屬礦超細粉加工等到行業的含塵氣體凈化處理系統。

概述：巨鑫袋式除塵器采用分室停風脈沖噴吹清灰技術，清灰能力強，除塵效率高，排放濃度低，漏風率小，占地面積少。

全國銷售熱線 : 186-9587-7322

在線咨詢

優惠報價

產品介紹
設備展示
工作原理
性能特點
技術參數

袋式除塵器介紹

巨鑫機械生產的礦山袋式除塵器布是在原脈沖布袋除塵器的基礎上，引進國內先進技術進的一種新型脈沖袋式除塵器，屬于一種干式濾塵裝置，該設備采用了低阻力的QMF—20P型直角脈沖閥，進行分室停風脈沖噴吹清灰技術，圓滿克服了常規脈沖除塵器和分室反吹除塵器的缺點，該項技術降低了清灰能耗，壓氣耗量可大為降低使除塵器的控制系統和過濾袋等的壽命比傳統的布袋除塵器壽命延長一倍以上。

礦山袋式除塵器

脈沖式袋式除塵器與常規的布袋除塵器相比該設備具有結構合理結構上清灰能力強，除塵效率高，（除塵率可達到99%以上）排放濃度低，漏風率小，能耗少，體積小占地面積少，運行穩定可靠等優勢，是一種環保除塵的理想設備。廣泛適用于現代化環保制砂生產線、破碎生產線、干粉砂漿制砂生產線、冶金、化工、煤炭、非金屬礦超細粉加工等到行業的含塵氣體凈化處理系統。

袋式除塵器設備展示

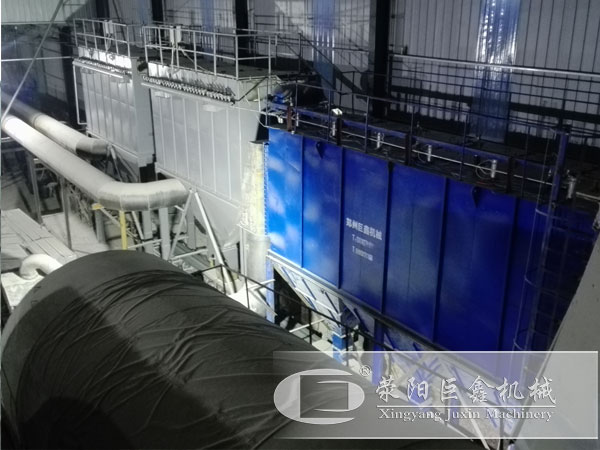

袋式除塵器現場圖

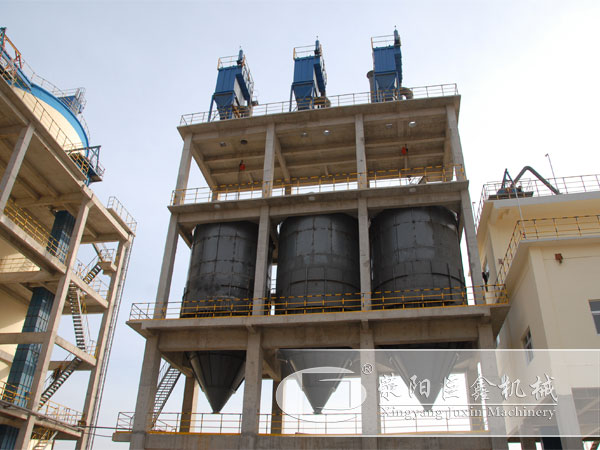

制砂生產線專用袋式除塵器

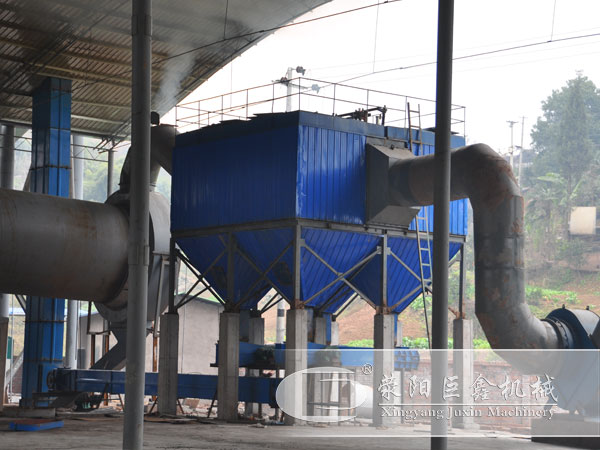

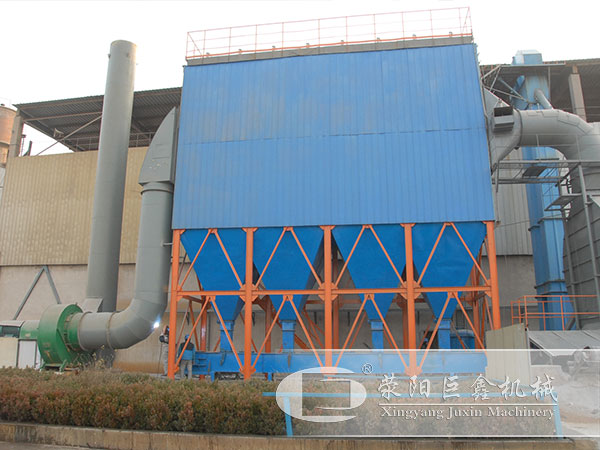

礦山袋式除塵器使用現場

袋式除塵器工作原理

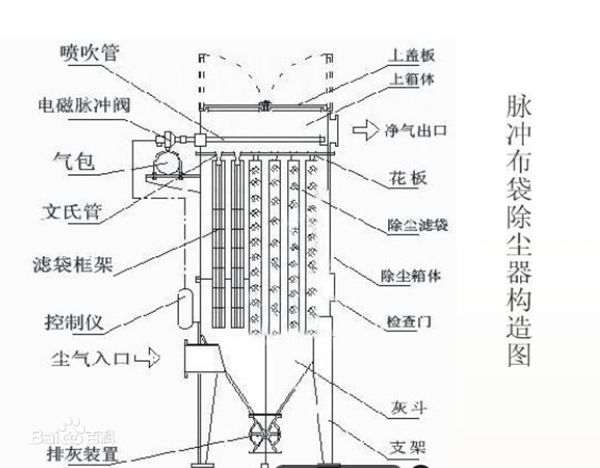

袋式除塵器結構原理圖

1、過濾原理：在系統主風機作用下，含塵氣體從除塵器的進風口進入，經過氣流均化裝置，轉而向下進入灰斗。由于流速減緩，加上慣性及粉塵的自重作用，使氣體中大顆粒粉塵受慣性作用被分離出來，直接落入灰斗。含塵氣體通過灰斗后進入濾袋過濾區，氣體穿過濾袋，粉塵被留在濾袋外表面。凈化后的氣體經濾袋口進入凈氣室，再由出風口排出。

2、清灰原理：隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，阻力不斷上升，當阻力上升到設定值時，脈沖袋式除塵器清灰裝置開始進行清灰。清灰時，壓縮空氣以很短促的時間按順序通過各脈沖閥，經噴吹管嘴向濾袋噴射，使濾袋迅速膨脹產生振動，并在逆向氣流的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。

3、粉塵收集：經過濾袋和清灰裝置被截留下來的粉塵落入灰斗，再由灰斗口集中排出。

袋式除塵器性能特點

1、采用分室停風脈沖噴吹清灰，噴吹一次就可達到完全清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。

2、脈沖袋式除塵器檢修換袋可在不停系統風機，系統正常運行條件下分室進行。

3、濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長了袋的壽命，又便于卸袋。我們采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。

4、DMC除塵器箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。進、出口風道布置緊湊，氣流阻力小。

5、脈沖袋式除塵器在濾料上選用滌綸針刺氈，排放濃度低（可達10mg/Nm3，）采用高質濾料時收集0.3~ 2μm粉塵具有比任何其它除塵器都優越的效率。

6、噴吹裝置增加了防護罩，蓋板結構采用了防雨措施，使除塵器在露天放置不需另設防雨棚，減少了建設投資。

袋式除塵器技術參數

項目			DMC-32	DMC-48	DMC-64	DMC-80	DMC-96	DMC-112
處理風量（m3/h）			1500-2100	2100-3200	2900-4300	4000-6000	5200-7000	6000-9000
總過濾面積（m2）			24	36	48	60	72	84
過濾風速（m/min）			1.0-1.5	1.0-1.5	1.0-1.5	1.1-1.7	1.2-1.7	1.2-1.8
濾袋數量（條）			32	48	64	80	96	112
入口氣體溫度（℃）			≤120℃
設備阻力（Pa）			≤1200
入口粉塵濃度（g/m3）			＜200
出口排放濃度（mg/m3）			≤50
清灰用壓縮空氣		壓力	0.5-0.7MPa
		耗氣量	0.10	0.14	0.20	0.24	0.29	0.34
承受負壓（Pa）			5000
脈沖閥數量（個）			4	6	8	10	12	14
風機電機功率（kW）			1.5	3.0	3.0	5.5	5.5	7.5
重量	A型		1350	1620	1850	2360	2800	3200
	B型		1220	1470	1670	2150	2540	2880

型號		PPC32-3	PPC32-4	PPC32-5	PPC32-6	PPC64-4	PPC64-5	PPC64-6	PPC64-7	PPC64-8
處理風量（m³/h）		6900	8930	11160	13390	17800	22300	26700	31200	35700
過濾風速（m/min）		1.0——1.2為2.0
總過濾面積（㎡）		96	128	160	192	256	320	384	448	512
凈過濾面積（㎡）		64	96	128	160	192	256	320	384	448
收塵器室數（個）		3	4	5	6	4	5	6	7	8
濾袋規格（直徑×長度）		Ф130×2450
濾袋總數（條）		96	128	160	192	256	320	384	448	512
進氣含塵濃度（g/Nm³）		≤100 ??（可達1000）
出氣含塵濃度（mg/Nm³）		≤50
收塵器阻力（Pa）		1500——1700
設備承受負壓（Pa）		5000——7000
清灰壓縮空氣	壓力（Pa）	（4——6）105
清灰壓縮空氣	耗氣量（m³/min）	0.27	0.37	0.46	0.55	1.2	1.5	1.8	2.1	2.4
電磁脈沖閥	規格（英寸）	1.5”
電磁脈沖閥	數量（個）	3	4	5	6	4	5	6	7	8
汽缸提升閥	規格	汽缸Ф63，提升閥板Ф460				汽缸Ф100，提升閥板Ф595
汽缸提升閥	數量（套）	3	4	5	6	4	5	6	7	8
下料鎖風裝置		雙重力鎖風閥或剛性葉輪下料器（下料口300×300，功率1.1kw，轉速30.3rpm）
卸灰輸送機		Ф250—300螺旋輸送機，功率2.2—3kw，產量20—30t/h（也可用相當能力的空氣輸送斜槽替代）
清灰程序控制器		可編程PLC清灰程序控制儀，輸入電壓220V，具體型號由控制器配套廠家提供
保溫層面積（㎡）		26.5	34	41	48.5	70	94	118	142	166
設備約重（不含保溫層）（㎏）		2400	3400	4400	5400	6900	8300	9700	11100	12500

型號		PPC128 -6	PPC128 -9	PPC128 -10	PPC128 -2×6	PPC128 -2×7	PPC128 -2×8	PPC128 -2×9	PPC128 -2×10	PPC128 -2×11	PPC128 -2×12	PPC128 -2×13	PPC128 -2×14
處理風量（m³/h）		67300	100900	112100	134600	157000	179400	201900	224300	247600	269100	291600	314000
過濾風速（m/min）		1.0——1.2為2.0
總過濾面積（㎡）		768	1152	1280	1536	1792	2048	2304	2560	2816	3072	3328	3584
凈過濾面積（㎡）		640	1024	1152	1408	1664	1920	2176	2432	2688	2944	3200	3456
收塵器室數（個）		6	9	10	12	14	16	18	20	22	24	26	28
濾袋規格（直徑×長度）		Ф130×3000
濾袋總數（條）		768	1152	1280	1536	1792	2048	2304	2560	2816	3072	3328	3584
進氣含塵濃度（g/Nm³）		≤100 ??（可達1000）
出氣含塵濃度（mg/Nm³）		≤50
收塵器阻力（Pa）		1500——1700
設備承受負壓（Pa）		5000——7000
清灰壓縮空	壓力（Pa）	（4——6）105
清灰壓縮空	耗氣量（m³/min）	3.6	5.4	6.0	7.0	8.3	9.5	10.7	12	13.1	14.3	15.5	16.7
電磁脈沖閥	規格（英寸）	2.5”
電磁脈沖閥	數量（個）	6	9	10	12	14	16	18	20	22	24	26	28
汽缸提升閥	規格	汽缸Ф100，提升閥板Ф750
汽缸提升閥	數量（套）	4	5	6	7	8	9	10	12	14	16	18	20
下料鎖風裝置		雙重力鎖風閥或剛性葉輪下料器（下料口350×350，功率1.5kw，轉速24.63rpm）
卸灰輸送機		LS315螺旋輸送機，功率2.2—5.5kw，產量30—45t/h（也可用相當能力的空氣輸送斜槽替代），具體工藝以現場工況定。
清灰程序控制器		可編程PLC清灰程序控制儀，輸入電壓220V，具體型號由控制器配套廠家提供
保溫層面積（㎡）		170	240	255	323	347	362	375	392	410	425	437	452
設備約重（不含保溫層）（㎏）		20100	26400	28900	36600	43900	50000	55400	60000	65400	72000	78000	84000
